蘇州華為項目位于江蘇省蘇州市吳中區，這里是華為新建成的廠區，華為蘇州研究所成立于2012年2月，目前擁有員工1000余人，是華為最貼近客戶、最注重體驗、最開放創新、最強行業能力的研發中心。

蘇州華為恒溫恒濕中央空調分二次工藝和骨干網絡兩個工地。共7臺機組?？照{(diào)機組采用美國約克空調。中央空調控制系統采用廣州東弘自動化公司的恒溫恒濕控制系統。

此項目業主對控制要求較高，恒溫恒溫控制柜具體要求如下：

電動調節型二通閥

1、DN50毫米及以下：黃銅球、絲扣閥帽、PTFE填料、螺紋連接形；

2、空調機組使用的比例積分調節閥控制信號要求為0～10V、0～20mA，需根據其空調工況和Cv值計算選擇正確的閥門口徑，以保證比例積分調節閥的可調節性；

3、電動調節型二通閥執行器部分能與控制系統配套

溫度傳感器/壓差開關

1、提供的溫度傳感器（風管型）選用產品，應該滿足以下性能：

電源：24VDC，±20%；

室內運行環境溫度：-5～50℃；

溫度探測范圍：-20～70℃；

校驗范圍：零點和測量區間；

精度：±0.3℃；

輸出信號：4～20mA

風管型溫度傳感器應該至少插入風管深度的40%~60%；

應提供溫度傳感器的出廠校驗證書；

提供的傳感器的探測量程應該基于工程現場的應用場合和設計依據；

可實現在線維護。能與恒溫恒濕控制系統配套；

質保要求

從項目終驗后開始計算，設備供應商出廠后36個月或者終驗后24個月，以先到者為準。質保期需同時提供維修保養服務，由設備原廠提供3年售后服務承諾并蓋章。需提供詳細的售后服務保證計劃和實施方案。期間供方要保修消耗品以外的所有設備和軟件。在保修期內，如果恒溫恒濕控制系統發生故障，供方要調查故障原因并修復直至滿足最終驗收指標和性能的要求，或者更換整個或部分有缺陷的材料，供方提供免費備件和免費現場服務

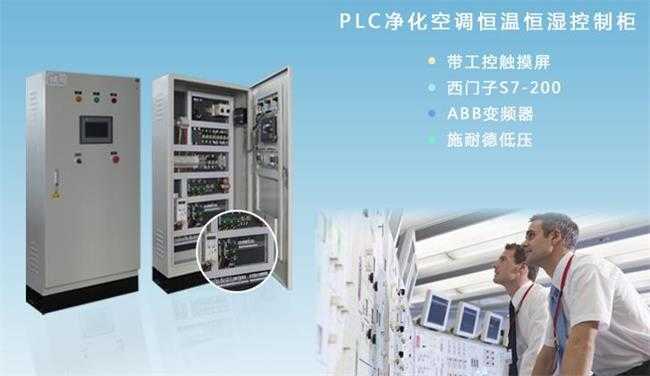

征對以上要求，廣州東弘自動化制定了如下方案：

1、控制器采用西門子s7-200

a、S7-200系列適用于各行各業，應用覆蓋所有與自動檢測、自動化控制有關的工業及民用領域，如中央空調、運動系統、機械機床等等；

b、強大功能使其無論在獨立運行中，或相連成網絡皆能實現復雜控制功能，具有極高的性價比，在以下方面均有出色的表現：

c、極高的可靠性，極豐富的指令集，易于掌握，便捷的操作，豐富的內置集成功能，實時特性，強勁的通訊能力，豐富的擴展模塊。

2、溫濕度傳感器和壓力傳感器均采用西門子系列。西門子傳感器精度高，穩定性能好。

3、低壓電器采用施耐德品牌

施耐德作為世界500強企業，其研發實力不可小視，其低壓電器保證了設備的穩定運行。從發電、輸電到用電，施耐德電氣可為各個行業提供量身定制的高效解決方案。截至2003 年，全球預計將投資13 萬億美元，用于升級改造全球的輸配電網絡。各類設施的能耗及用電量分別占到了全球能耗的1/3和總電量的70%

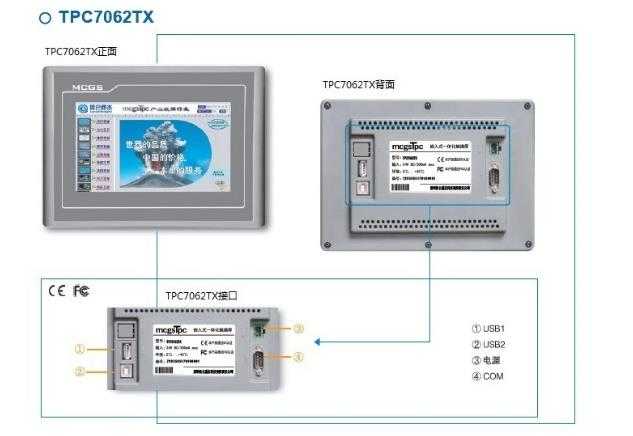

4、控制柜采用人機交互設計，選用kunlun觸摸屏

TPC7062TX，是一套以先進的Cortex-A8 CPU為核心（主頻600MHz）的高性能嵌入式一體化觸摸屏。該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏（分辨率4096×4096）。同時還預裝了MCGS嵌入式組態軟件（運行版），具備強大的圖像顯示和數據處理功能

5、變頻器采用ABB品牌。

ACS550系統變頻器有如下特點：

助手型控制盤11KW以下標配制動斬波器，無傳感器矢量控制，啟動向?qū)?指導用戶設置參數而無需進入?yún)?shù)列，診斷向?qū)?故障時激活，利于快速查找故障，維護向?qū)?監視運行小時或電機旋轉

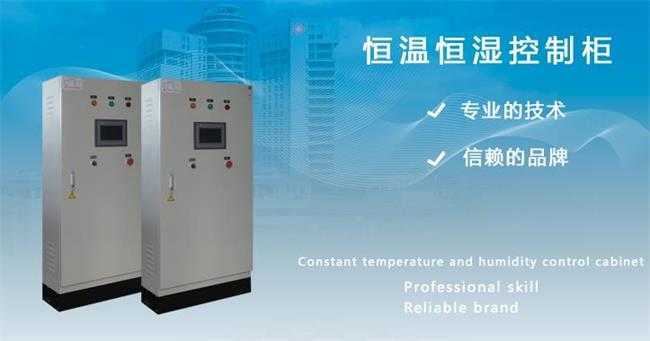

通過以上優化方案最終確定下來生產，此項目現在已現場調試完成，嚴格執行產品質量標準保證了蘇州華為恒溫恒濕控制柜的安全穩定運行。
