家用配電箱是目前應用較廣泛的配電箱產品，被應用在生產和生活中給我們帶來了極大的便利。產品規格型號沒有工業配電柜復雜。其安裝和布線方法也稍微簡單些。那家用配電箱內部配置和構造怎樣，怎樣看懂原理圖接線呢？今天和大家探討下。

一、家用配電箱箱體材料分類：

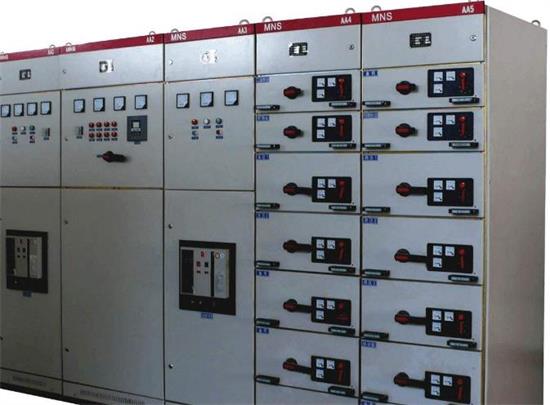

1、普通冷軋鋼板：這是目前配電箱廠家選用最多的材料，其經濟性較高一般鋼板厚度在1.5-3mm左右。經沖床沖壓成型然后焊接而成。表面再經過噴涂和烤漆房處理，達到防水防銹的要求。

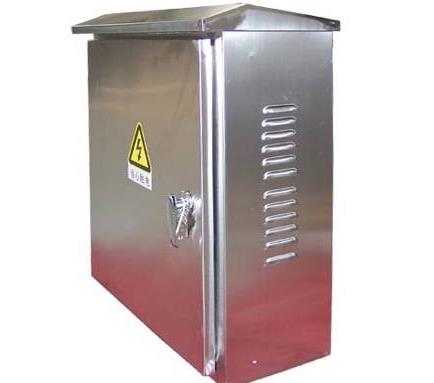

2、不銹鋼箱體材質：選用不銹鋼箱體成本較高，但外觀更時尚美觀。使用年限和耐腐蝕性更強。目前常用不銹鋼材質分為304(1.4301根據EN10088標準）和316L不銹鋼(1.4404根據EN10088標準）。箱體厚度1.5-2mm.

二、家用配電箱內部配件構成：

1、總開關（空氣斷路器）：此開關是整個電源入口的保護裝置。家用空氣開關型號以般以C系列居多。常用的空氣開關型號有C16、C40、C32、C80、C60等。電流從30A-60A等。而工業上常用的空開型號主要是DZ系統或DW系列。國內常用低壓電器品牌有正泰、德力西、天正、環宇等。

2、漏電保護開關：漏電保護開關：主要用于電路過載、短路、漏電和欠壓保護。當漏電發生時，在主回路短路或絕緣表皮損傷,漏電保護開關可及時檢測結果，將主電路連接斷開。防止損壞負載電器減少財產損失。

3、1P單極斷路器：此開關在家用配電箱應用較多，通常只接火線用來控制火線的通斷，這種開關分別控制家庭中的多種回路。當其中一路出現故障時不會影響其它回路的正常運行。

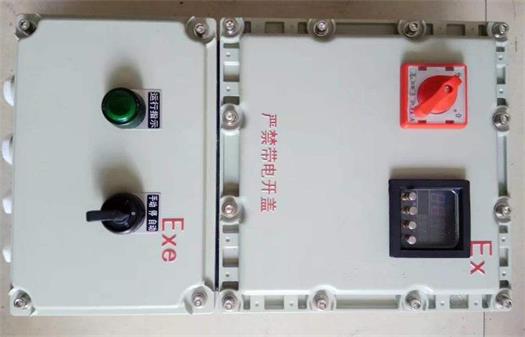

三、配電箱怎么接線漂亮：

1、合理選擇配電箱尺寸大小，根據用電需求選擇合適的低壓電器和數量，在箱內合理布局，既要接線方便又要考慮到通風散熱。

2、配電箱電纜線要選用不同的顏色區分零錢和火線，便于接線和查找故障。接線要規范，不可隨意亂接造成箱內電線混亂。在電線轉彎時折成90度用固線夾固定。

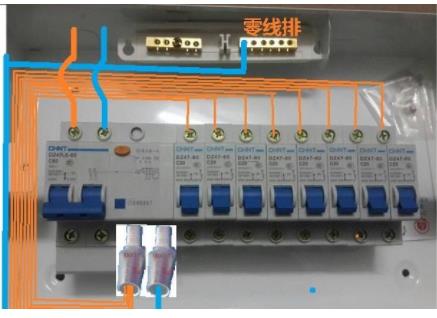

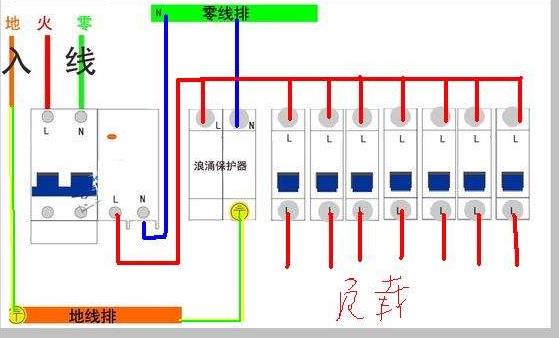

四、弄清配電箱接線原理圖

1、了解家用配電箱內低壓電器的原理和安裝方法，根據用電負荷大小合理選擇低壓電器的承載能力。太大了成本浪費。太小又會因為負載過重燒毀配電箱。

2、學會看電路圖，電路圖是實物的真實反映，各種電器都在圖紙上有電氣符號表示。老電工一眼就能在圖紙上找出各種低壓電氣。對于電纜線徑的選擇老師傅憑經驗就可以搞定，但對于新手更多的則是通過公式計算。

以上就是對家用配電箱型號配置及接線方法的總結，希望看了對你有所幫助。隨著電力技術的發展，會有更多高科技產品出現在我們的生活中。
