現實生活中離不開電動機。電動機功率大小不一樣，其配電柜內接線方法也不一樣。要想電力拖動系統正常工作。以下兩種常用電動機接線方法必須掌握。

1、配電柜內電動機接線盒內的接線方法

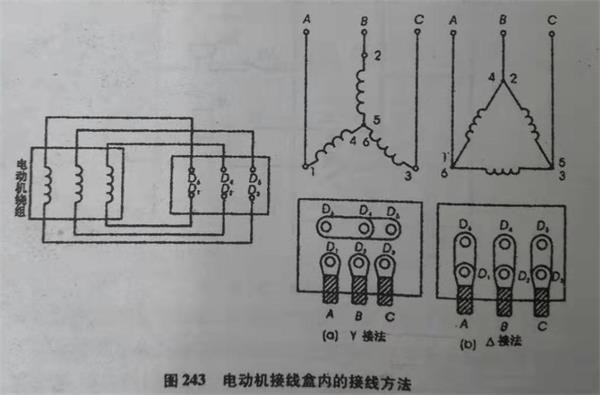

一般電動機每相繞組都有兩個引出線頭。一頭叫做首端，而另一頭叫做末端。第一相繞組的首端用D1表示，末端用D4表示;第二相繞組的首端和末端分別用D2和D5表示;第三相繞組的首端和末端分別用D3和D6表示。這六個引出線頭引入接線盒的接線柱上，接線方法如下圖所示。

2、雙速異步電動機接線端子接線線路

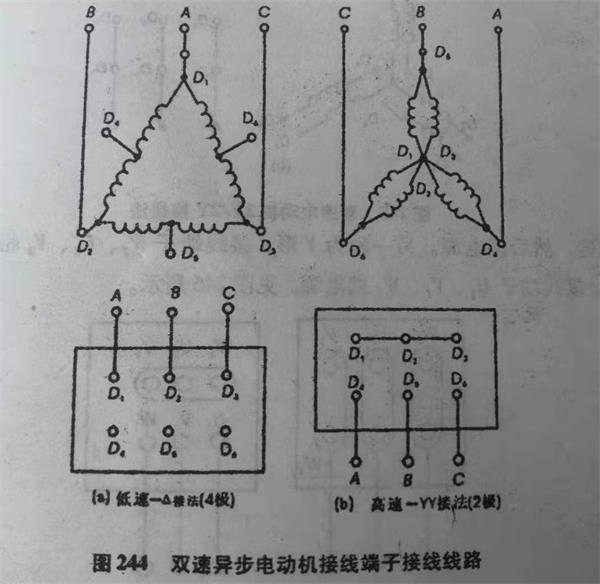

雙速異步電動機是采用改變極對數來改變轉速的。圖244中，三相繞組接成ム形，三個連接點接出三個引出端D1、D2、D3，每相繞組的中點各接一個出線端D4、D5、D6，共有6個出線端，改變這六個出線端與電源的出線端與電源連接方法可以得到兩種不同的轉速。

要使電動機在低速工作，只需把三相電源接至電動機繞組△形連接頂點的出線端D1、D2、D3上，其余三個出線端D4、D5、D6空著不接，此時電動機定子繞組接成△形，磁極為4極，同步轉速為1500min。要使電動機高速工作，把電動機繞組三個出線端D1、D2、D3，連接在一起，電源接到D4、D5、D6三個出線端上，這時電動機繞組成為Y接法，磁極為二極，同步轉速為3000r/min。

以是就是兩種簡單適用的電動機接線方法，從配電柜引電源線到電動機上必須選擇合適的線徑電纜，避免電纜線徑過小導致線纜發熱燒毀電線和電動機。
