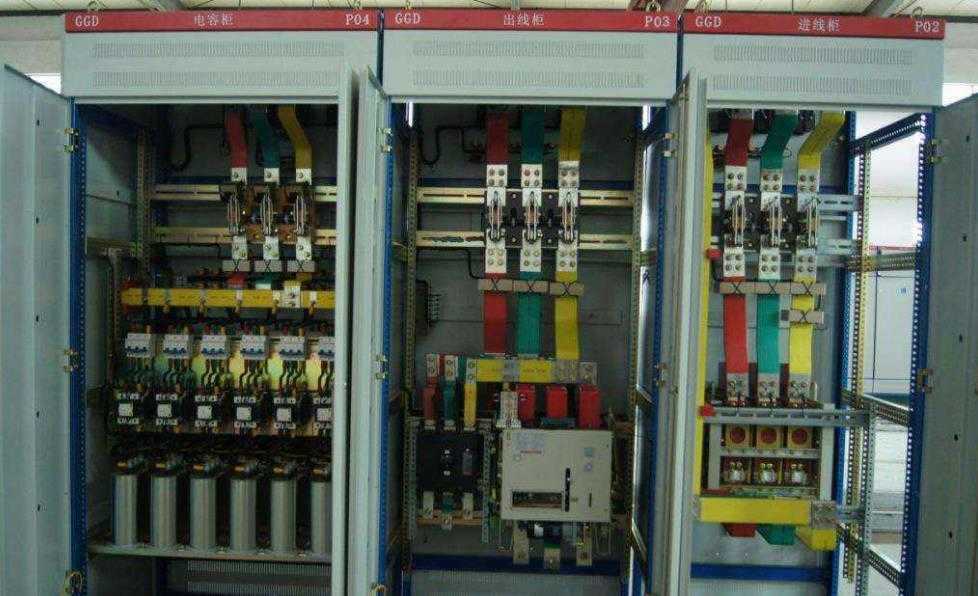

GGＤ配電柜是一種低壓交流配電柜，是按國標要求設計出來的一種配電柜，其對安全電流，防護等級和安裝方式都作出了明確要求。目前被廣泛應用在工廠、發電廠、變電所、工業企業等電力用戶作為交流50HZ，額定工作電壓380V，額定電流至3150A 的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用產品具有分斷能力高，動熱穩定性好，電氣方案靈活、組合方便，系列性、實用性強，結構新穎、防護等級高等特點，可以作低壓成套開關設備的更新?lián)Q代產品使用。

GGD配電柜的結構特點和使用要求

1、GGD柜的主電路設計了129個方案，共298個規格（不包括輔助電路的功能變化及控制電壓的變化而派生的方案和規格）。

其中 GGD1型49個方案 123個規格，GGD2型53個方案 107個規格，GGD3型27個方案 68個規格，此外，為適應無功補償?shù)男枰O(shè)計了GGJ1、GGJ2電容補償柜，其主電路方案4個，共12個規格。

２、GGD配電柜由于功率較大，設計時充分考慮到運行中的散熱問題。在柜體上下兩端均有不同的數量的散熱槽孔，當配電柜內電器元件由于工作發熱量上升，可以通過配電柜上端開孔排出，而冷風則不斷地由電柜下端槽孔進柜，使密封的配電柜箱體自下而上形成一個自然通風道，這樣即使沒有散熱風扇，也可以達到散熱的目的。這樣節省了電能又提高了運行效率。

３、GGD配電柜在設計之初就采用現代工藝要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，美觀大方且實用性好。柜門用轉軸活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。裝有電器元件的儀表門用多股軟銅錢與構架連接。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

GGD配電柜目前被廣泛應用在我們的生活中，其安全性得到了國家質監總局的認可，通過了GB7251.12-2013GGD強制性產品認證。
