配電柜內連接電線較多，各種低壓電器元件和接插件組合在一起。在裝配配電柜時要按照電氣接線圖來正確操作接線，并能準確認識配電柜內電氣圖紙上的電氣符號。

一、電氣接線圖畫法

1、電氣接線圖必須保證電氣原理圖中各電氣設備和控制元件動作原理的實現

2、電氣接線圖只標明電氣設備和控制元件之間的相互連接線路，面不標明電氣設備和控制元件的動作原理

3、電氣按線圖中的控制元件位置是依據它所在實際位置繪制的。

4、電氣接線圖中的各電氣設備和控制元件必須按照國家標準規定的電氣圖形符號繪制。

5、電氣接線圖中的各電氣設備和控制元件，其具體型號可標在每個控制元件圖形旁邊，或者如圖1-25那樣，畫表格說明。

6、實際電氣設備和控制元件結構都很復雜，畫接線圖時，只能畫出接線部件的電氣圖形符號

二、配電柜內控制元件板面位置圖畫法

1、電器元件板面位置圖，就是控制元件在配電板(盤)上的實際位置

2、準確標明各控制元件之間的尺寸，

3、圖中各控制元件嚴格按照國家有關標準繪制

4、對于大型電氣設備的安裝位置圖，只畫出機座固定螺栓的位置和尺寸。

三、配電柜電路圖中的電氣符號

配電柜內電氣符號包括電氣圖形符號，電氣設備和控制元件文字符號兩種。這些電氣符號是國家統一規定的固形符號和文字符號。從1990年1月1日起，所有的電氣技術文件和圖紙一律使用新國家標準(GB4728-86、GB7159-87)，廢除舊的國家標準(GB312-64，GB313-64，GB314-64）。

四、電工系統圖圖形符號

電工系統圖圖形符號分為基本符號、一殿符號和明細符號三種，

1.基本圖形符號(簡稱基本符號)基本符號不代表具體的設備和器件，面是表明某些特征或統組接線方式。例如，用符號”表示交流電;用符號“+”表示正極:用符號“△”表示組三角形接法。基本符號可以標注于設備和器件明細符號旁邊或內部

2.一般圖形符號(簡稱一般符號)一般符號用于代表某一大類設備或器件

3.明細符號明細符號用于代表具體器件和設備，一般圖形符號與基本符號或文字符號相結合所派生出的符號，就是明細符號。

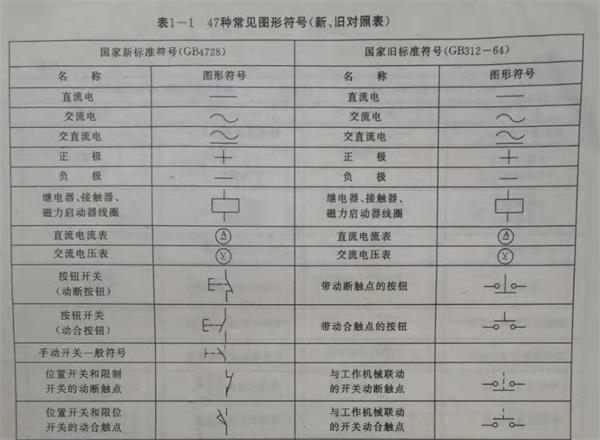

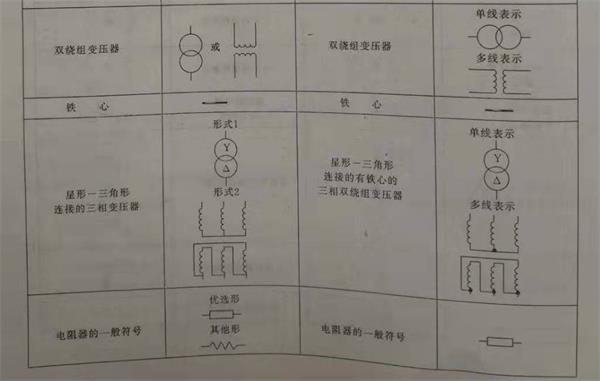

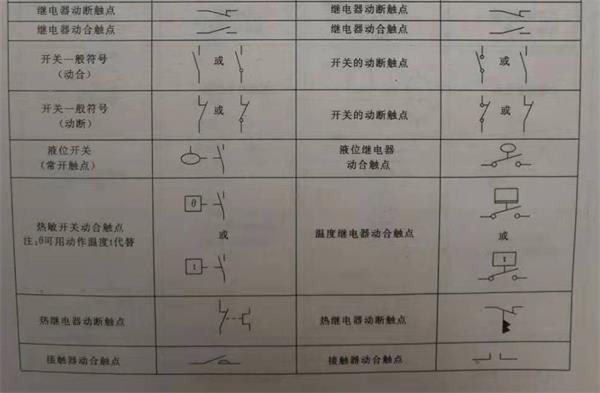

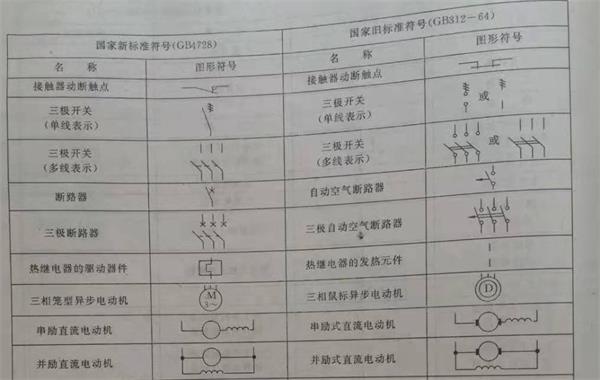

為了加深對電工系統圖圖形符號的認識，現將47種常用器件和設備的圖形符號列在表1-1中。大量的電工系統圖固形符號見下圖。

五、電氣技術中的文字符號

電氣技術中的文字符號分為基本文字符號、軸助文字符號、補充文字符號三種

1.基本文字符號

基本文字符號是表示電氣設備、裝置和元器件種類的文字符號?；疚淖址柗譃閱巫帜阜柡碗p字母符號兩種

(1)單字母符號單字母符號是按拉了字母將各種電氣設備。裝置和元器件劃分為23大類，每大類用一個專用單字母符號表示，單字母符號應優先采用

(2)雙字母符號雙字母符號由一個表示種類的單字母符號與另一個字母組成，其組合形式應以單字母在前、另一個字母在后的次序列出，如“GB”表示蓄電酒，其中“G”為電源的單字母符號，只有當單字母符號不能滿足要求，需要將大類進一步劃分時，才采用雙字母符號，以便較詳細和更具體地表述

電氣設備，裝置和元器件等電氣設備、裝置和元器件常用基本文字符號詳見對照圖，圖中出了新標準GB7159-87與舊標準GB31264對照關系。
