在配電柜中經常會有電流表和電壓表顯示，這種電流和電壓顯示功能是由電流和電壓互感器測量數據而來。通常在高壓配電柜電氣設備中或低壓配電柜電氣設備應用中較多。電流互感器又叫變流器，在配電環境中不能直接測量大電流，它可以使較大的電流變成較小的電流的一種裝置，電流互感器一次側與電源負載串聯，其二次側電流最大為5A，它的用途是在配電系統中供測量儀表和繼電保護用。

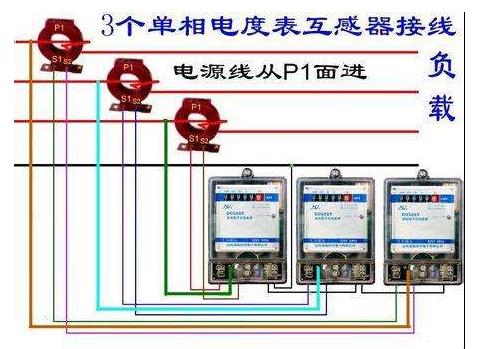

1、電流互感器作用和接線方法

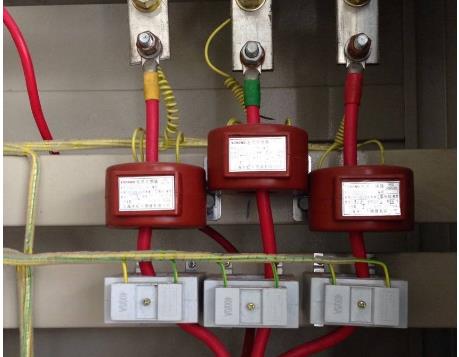

高壓電流互感器一般分空氣冷卻和油冷卻兩類，一次匝數有單匝和多匝兩種，在室內配電裝置上裝置的電流互感器一般為空氣冷卻式，如下圖所示。

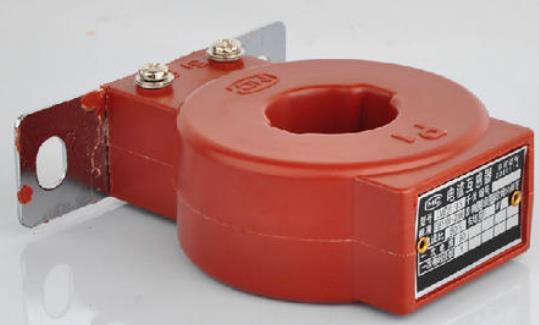

目前，在低壓開關柜380V配電設備上使用的LML-0.5型，LMK10.5型及LM0.5型(加大容量型)的電流互感器，是一種穿心式電流互感器，電流互感器的鐵芯是由帶狀硅鋼片卷制而成，并經特殊熱處理，一次線圈可使電氣負荷電線穿過鐵芯中間，或沿著鐵芯圓周均勻繞在上面，外面有防護外殼，器身中間設有一次線的貫穿窗口。它具有體積小、重量輕、絕緣良好、安裝使用方便等優點，不必去連接一次帶電側，避免兩個較大電流的接線點因接觸不良發生發熱燒壞的危險。

LMK-0.5型或LMK1-0.5型的電流互感器，還有一個特點，它能使一臺作多個變化使用，即將300/5A的電流互感器作為150/5、10065、75/5等十幾個變化使用，只須將母線貫穿電力負荷線2、3、4匝即可。

在安裝使用高壓和低壓電流互感器時，也應注意以下問題。

(1)高壓電流互感器必須經過檢查、耐壓實驗合格后方能投入運行。

(2)電流互感器應安裝在金屬構造上，并與其它帶電體保持一定的安全距離。

（3）高壓電流互感器在運行前要檢查瓷體有無裂紋，法蘭盤有無裂紋。

(4)高壓電流互感器和低壓運行的電流互感器二次線圈電路不得開路并將其一端接地。如果二次側開路，又無接地，會使電流互感器鐵芯中的磁通急劇增大，在二次線圈上產生很高的感應電動勢，危及人身安全。

此外，由于鐵芯中磁通增大，會引起鐵芯發熱，嚴重時會使電流互感器絕緣損壞，井導致高壓側短路。因此，為了人身和設備的安全，應將電流互感器二次側端接地，并不得開路。在拆換其二次側線路時，應斷電拆換，并且將儀表串聯在線路中。如需拆除某些儀表，應將其電流互感器二次側短接。

2、電壓互感器作用和接線圖

電壓互感器用于交流高壓裝置中的測量儀表及保護裝置作動力電壓電源的裝置。將被測高壓接在電壓互感器的一次側，面二次側的電壓一般為1OOV，供儀表指示和保護動作裝置的起動電源用。應用電壓互感器可將測量儀器電路與高壓電路隔離開，以保證人身及電氣設備的安全。電壓互感器的一般線路見圖所示。

般電壓互感器都用于高壓電力線路上，它也是一個小型高壓變壓器，接線線路如圖所示。電壓互感器在室內分干式和油浸式兩種，并可分為單相電壓互感器和三相電壓互感器。

在使用電壓互感器時要注意以下幾方面的問題

(1)電壓互感器在安裝完畢后必須經過檢查方能投入運行。并經耐壓實驗合格后，

(2)電壓互感器要經常檢查其瓷套管有無裂紋、損壞等不安全因素。

(3)檢查電壓互感器油位指示器是否在標準高度的范圍內，有無堵塞滲油。

(4)搬動電壓互感器時其傾斜角度不應超過15°，以免損壞內部的絕緣。

(5)電壓互感器的二次側絕不允許短路。

以上就對電流互感器和電壓互感的分析和接線圖方法。這兩種互感器在外觀上很相似，在配電柜安裝和檢修時要學會辨別這兩種互感的區別和作用。
