配電柜種類很多，常用的電力拖動配電柜控制線路必須掌握。安裝電動機控制線路時，必須按照有關技術文件執行。并應適應安裝環境的需要電動機的控制線路包含電動機的啟動、制動、反轉和調速等，大部分的控制線路是采用各種有觸點的電器，如接觸器、繼電器、按鈕等。

一個配電柜控制線路可以比較簡單，也可以相當復雜。但是，任何復雜的電力拖動控制線路總是由一些比較簡單的環節有機地組合起來的。因此，對不同復雜程度的控制線路在安裝時，所需要技術文件的內容也不相同。

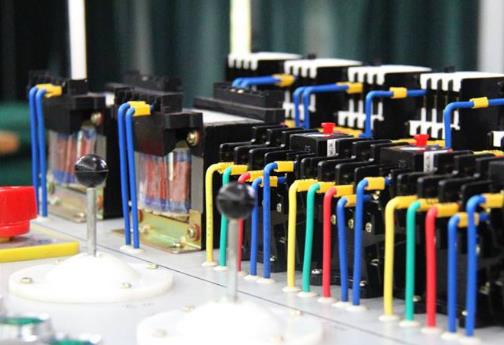

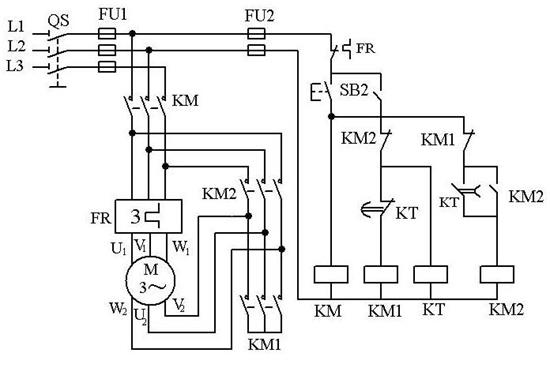

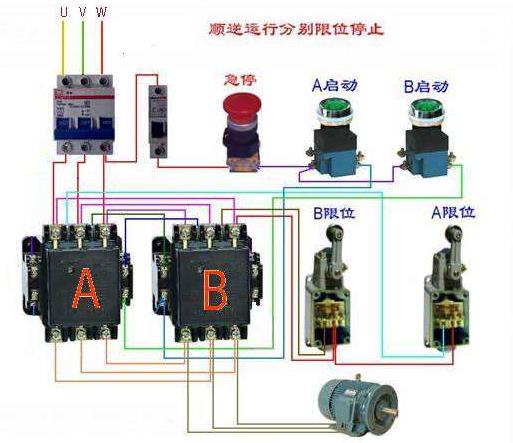

對于配電柜電氣設備出廠前應隨配電設備附有配電箱接線原理圖，一般都是紙質資料可把有關資料歸在一個技術文件里，電氣接線圖能清楚表示電氣設備的全部器件，方便電工進行接線和檢修并能實施電氣設備和電網的連接。

電動機拖動控制線路的安裝步驟和訣竅如下:

1、按元件明細表配齊電器元件，并進行檢驗。

所有配電柜電氣控制器件，至少應具有制造廠的名稱或商標、型號或素引號、工作電壓性質和數值等標志。若工作電壓標表在操作線圖上，則應使裝在器件上線圈的標志是顯而易見的

2、安裝配電控制箱(柜或板)

控制板的尺寸應根據電器的安排情況決定。

(1)電器的安排盡可能組裝在一起，使其成為一臺或幾臺控制裝置。只有那些必須安裝在特定位置上的器件，如按鈕、手動控制開關、位置傳感器、離合器、電動機等，才允許分散安裝在指定的位置上。

安放發熱元件時，必須使箱內所有元件的溫升保持在它們的容許極限內。對發熱很大的元件，如電動機的啟動、制動電阻等，必須隔開安裝，必要時可采用風冷。

(2)可接近性，所有電器必須安裝在便于更換、檢測方便的地方

為了便于配電柜維修或調整，電箱內電氣元件的部位，必須位于離地0.4～2米之間。所有接線端子，必須位于離地至少0.2米處，以便于裝拆導線。

(3)配電柜內元器件間隔和爬電距離

安排器件必須符合規定的間隔和爬電距離，并應考慮有關的維修條件控制箱中的裸露、無電弧的帶電零件與控制箱導體壁板間的間歐為:對于250伏以下的電壓，間隙應不小于15毫米;對于250～500伏的電壓，間隙應不小于25毫米。

(4)低壓控制箱內電器的安排除必須符合上述有關要求外，還應做到

1)除了手動控制開關、信號燈和測量器件外，門上不要安裝任何器件。

2)由電源電壓直接供電的電器最好裝在一起，使其與只由控制電壓供電的電器分開

3)電源開關最好裝在箱內右上方，其操作手柄應裝在控制箱前面或側面。電源開關的上方最好不安裝其他電器，否則，應把電源開關用絕緣材料益住，以防電擊。

4)箱內電器(如接觸器、繼電器等)應按原理圖上的編號順序，牢固安裝在控制箱(板)上，并在醒目處貼上各元件相應的文字符號

5)控制箱內電器安裝板的大小必須能自由通過控制箱或壁龕的門，以便于裝御。

以上就對配電柜電力拖動控制線路的安裝和接經規范。在安裝和檢修中要做記錄，歸檔便于以后維修時參考。防止相同的故障產生。
