配電箱在我們的生活中隨處可見。工廠有動力配電箱，家庭有家用照明箱。不同的用途對配電箱設計和選型也不一樣，在配電箱安裝和維修中，要善于分析配電箱接線原理圖。只有在充分掌握配電箱接線圖的情況下進行安裝和檢修才能確保用電安全，避免發生安全事故。那當我們接觸到一款配電箱怎么來看接線圖呢？今天和大家來探討下。

一、分清配電箱一次線路和二次線路：配電箱中一般有主控供電部分和控制回路部分，也可以叫一次線路和二次線路。一次線路由于直接帶負載一般線徑較大一般都在4平方以上，二次線路主要起控制作用，一般線徑較小一般在1平方以內。但普通小型家用配電箱只有一次線路，而工廠類配電箱由于功率大，并配有儀表指示燈，一般由二次線路啟?？刂啤?br/>

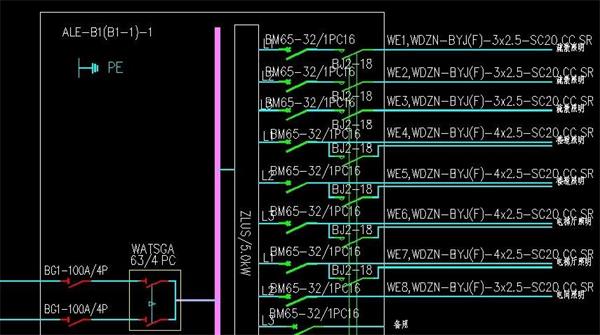

二、認清配電箱接線原理圖中的電氣符號：配電箱接線原理圖的各種開關電器都用特殊的電氣符號來代替。因此要想理解配電箱工作原理必須熟悉電氣符號。比如主空氣斷路器、接觸器，保險等基本電氣符號。這些是學好電工的基礎?？梢园寻粗麟娐泛涂刂苹芈穬刹糠址珠_辯認，避免出錯。

三、熟悉配電箱內低壓電器外觀和使用方法：配電箱主要組成部分一般由主斷路器－分斷路器－接觸器等組成。認清各實物電氣和接線方法。

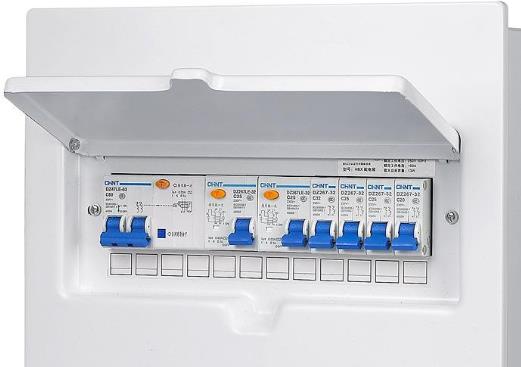

1、家用配電箱之主斷路器；現在家用配電箱總開關都有2P空氣漏電開關。當家中電器發生短路或漏電時，總開關會自動跳閘切斷總電源保護家用電器安全。現在家庭由于電器增多，比如空調，電烤箱，一般家用空開的額定電源是60A左右，確保總開關能承受大電流沖擊。

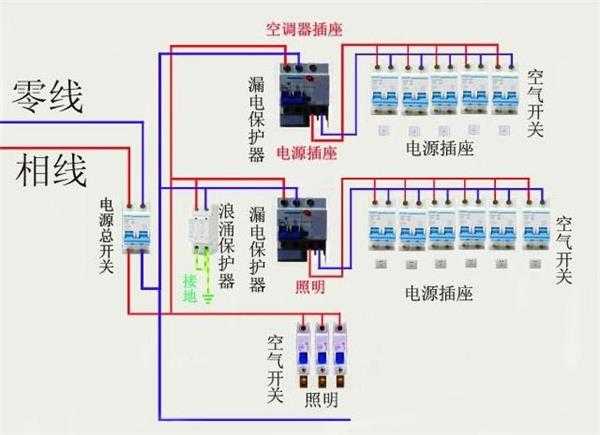

2、家用分支用1P的空氣開關：由于家庭分支較多，比如樓上、樓下、空調和照明等。當其中一路電器出現故障時，分支空氣開關自動跳閘切斷電源，避免總開關關斷影響整個家庭用電。

配電箱現場安裝接線方法：

1、選擇合適的線徑：根據用電大小選擇合適的電纜線徑，電纜線徑選擇過大會增加成本，而線徑過小又會因為承受不住過載使電線發熱燒毀。一般建議戶內家用電纜線徑4平方左右。

2、選擇適合的配電箱安裝方式：明裝配電箱就是把配電箱掛在墻上，應采用開腳螺栓（脹管螺栓）固定，螺栓長度一般為埋入深度（75~150mm）、箱底板厚度、螺帽和墊圈的厚度之和，再加上5mm 左右的“出頭余量”。對于較小的配電箱，也可在安裝處預埋好木磚，然后用木螺釘在木磚處固定配電箱。

暗裝配電箱就是把配電箱深埋在墻內，這種安裝方式一般在建房時已預留孔位，預留的深度與電箱深度接近。電纜線采用穿管的方式引入配電箱。這種暗裝配電箱不占空間外觀美觀。

家用配電箱尺寸如何確定：

經常會有朋友問到配電箱的尺寸如何確定，對于這個問題具體情況具體分析。應根據用電設備的功率和安裝位置來確定，老師傅可以憑經驗或憑感覺可以估算出來。經驗和感覺如何獲得？一點一滴，在實際生產生活中積累出來的，熟能生巧。

PZ30配電箱是我們常見末端箱，包括住宅、辦公、商業的末端大量使用這種配電箱。普通住宅總開關2P微斷，一個1P微斷帶照明，6個2P帶RCD的插座回路，一個2P帶RCD的備用，那么，2P位數是2，然后1P位數是1，再算上2P帶RCD是4位，共計，2+1+6*4+4=31，按40的選，可選擇560*500*100，有點大，如果不帶備用，少一個開關，就可以按30算，就可以370*500*100，就小一些。

如果用1PN代替2P，按2位算，共計，2+1+6*2+2=17，按20位選，可選擇300*500*100，就小了很多。很多房地產公司為節約成本，制定公司內部標準，能用1PN絕不用2P，電氣配置改變了，配電箱造價也會低一些。但不管怎樣節約成本，其安全載荷不能省掉，不然會出問題。

以上就是對配電箱接線原理圖分析和現場安裝接線方法的總結，大家可以根據實際需求合理選擇電氣配置，在節約成本的時候要充分考慮到其安全性。
