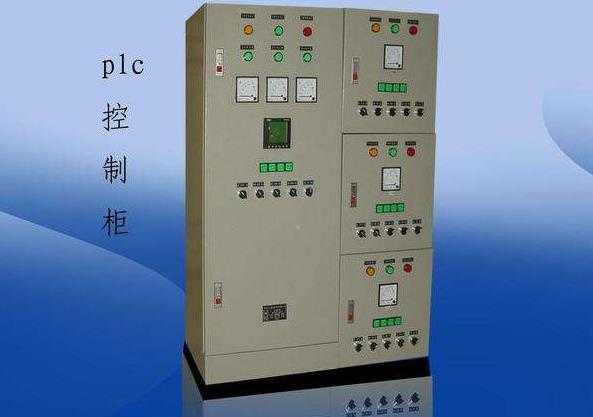

PLC控制柜是整個控制系統的核心，因此在安裝調試過程中要特別小心，對控制柜及外圍元器件要做好保護措施，那PLC控制柜和外圍元件的注意事項有哪些，今天為大家詳細講解下。

產品安裝之前，應檢查確認現場已具備安裝條件，方可拆除機組包裝或現場防護措施。

一、現場及連接要求

1.遠離熱源，通風良好，附近無漏水、漏氣現象及電子干擾源；

2.散熱風扇兩側或其他進排氣口的通風空間不小于500mm；

3.基礎底座應水平、牢固；

4.頂部及底部應留足夠的接線及維修空間；

5.機體與基礎必須連接牢靠；

6.強、弱電進出線按外接端子圖要求從控制柜兩側分離布線；

二、自控設備及外圍元器件的安裝

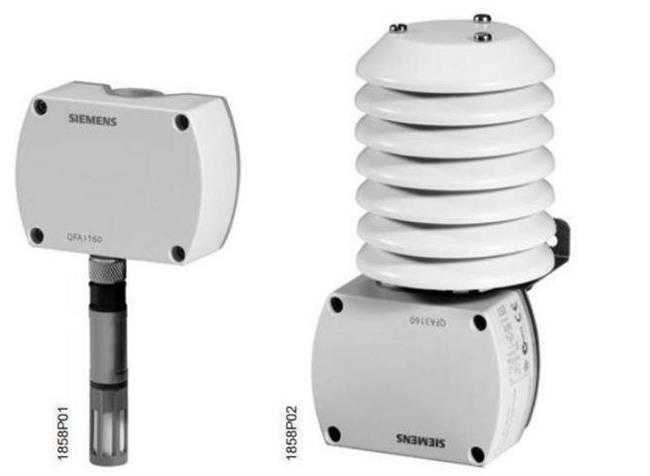

1、風管溫濕度傳感器

應安裝于風管直管段距彎頭≥1000mm的均流段，嚴禁安裝于風管的彎頭處，規格型號、端子布線、接線符合設計圖紙要求；

2、室內溫濕度傳感器

應安裝于室內溫濕度比較穩定、均勻的位置，嚴禁安裝于溫濕度忽冷忽熱的地方，規格型號、端子布線、接線符合設計圖紙要求；

3、風壓差傳感器、風速傳感器

負壓檢測管（或風速探頭）盡量插在風道直管段距彎頭≥1000mm的均流段，嚴禁插在風管的彎頭處；若均流段的距離不夠造成壓差波動，可進行橫截面環行采樣，規格型號、端子布線、接線符合設計圖紙要求；

4、缺風報警壓差開關

應安裝于盤管段，（根據實際情況分別將正、負壓檢測管正確插在盤管前后），規格型號、端子布線、接線符合設計圖紙要求；

5、過濾器壓差開關

應安裝于過濾段，（根據實際情況分別將正、負壓檢測管正確插在過濾器前后），規格型號、端子布線、接線符合設計圖紙要求；

6、高溫?cái)嗦烽_(kāi)關

應安裝于電加熱出風側附近，距電加熱管約200mm，規格型號、端子布線、接線符合設計圖紙要求；

7、水管溫度開關

應安裝于冷熱水供水總管，規格型號、端子布線、接線符合設計圖紙要求，規格型號、端子布線、接線符合設計圖紙要求；

8、新風溫度開關

應安裝于新風管或室外，規格型號、端子布線、接線符合設計圖紙要求；

9、急停開關

應安裝于空調機組風機段正門側，規格型號、端子布線、接線符合設計圖紙要求；

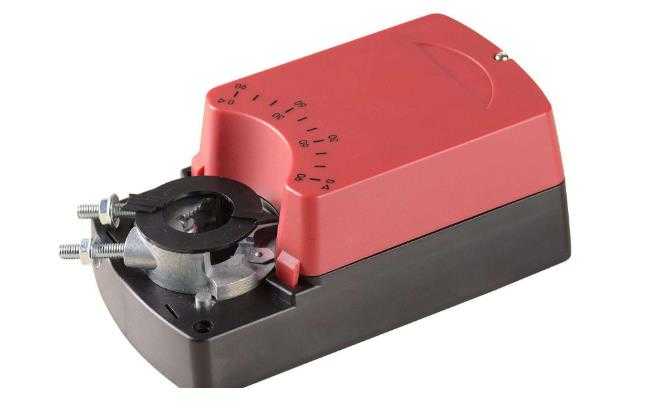

10、風閥執行器

應安裝位置（安裝于相應風閥上），規格型號、端子布線、接線符合設計圖紙要求；

11、冷熱水電動調節閥

應安裝于空調機組冷/熱水回水管上，規格型號、端子布線、接線符合設計圖紙要求；

12、蒸汽加熱閥＆執行器

應安裝于空調機組蒸汽供汽管上，規格型號、端子布線、接線符合設計圖紙要求；

13、蒸汽加濕閥＆執行器

應安裝于空調機組蒸汽加濕供汽管上，規格型號、端子布線、接線符合設計圖紙要求；

以上是對plc控制柜安裝操作規范，在現場施工過程中一定要按規操作，避免出現安全事故。
