plc控制柜中定時器功能應用較多，下面舉例給大家講解plc定時器功能的基本用法。以及plc定時器的工作原理讓你在以后自動控制柜中熟練運用。

1.plc控制柜定時器TM指令說明

TM( Timer)-定時器指令。plc定時器被啟動后，按設定的時間對設定值作減計數。當定時時間到，定時器接通，帶動其觸點動作。定時器指令根據單位定時時間不同分為3類

(1)TMR:以0.01秒作為單位定時時間。

(2)TMX:以0.1秒作為單位定時時間。

(3)TMY:以1秒作為單位定時時間。

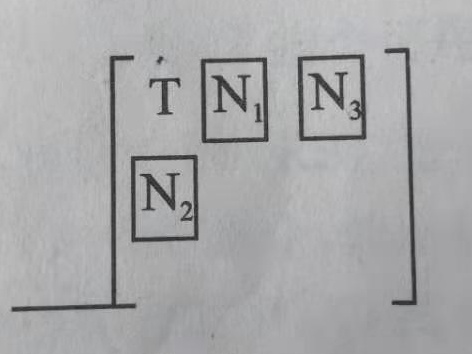

定時器指令梯形圖符號如下圖所示。N1為定時器類型，用R、X、Y表示。N2為定時器編號，用十進制表示。FP1有100個定時器，編號為T0－T99.可以通過系統寄存器 No.5重新設定計數器/定時器的起始號碼,改變定時器的個數。

N3為定時時間設定值。設定值可以用十進制常數K設置,范圍為:K0~K32767。定時時間=單位定時時間x設定值。設定值也可以直接用設定值寄存器SV設置,要求SV的編號要與定時器編號相同。

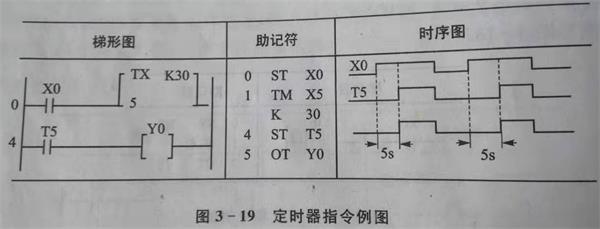

說明:每個定時器都配有相同編號的設定值寄存器SV和經過值寄存器EV。雖然在上面 的程序中沒有看到,但在程序執行中它們是存在的。當程序進入運行狀態后,首先將常數K30送到設定值寄存器SV5。當X0 接通瞬間,設定值寄存器 SV5將常數K30再傳送給經過值寄存器EV5,使得SV5=EV5。

然后定時器TX5開始定時,定時器采取減1計數,每經過0.1秒從經過值寄存器EV5中減去1,直至EV5內容減為0,該定時器定時時間到,帶動各觸點動作,T5常開觸點閉合,Y0接通。當X0觸點斷開,T5觸點恢復常態,Y0斷開。

2、plc控制柜定時器幾點注意事項:

(1)當X0接通后,定時器開始進入定時狀態。定時的過程就是每經過一個單位定時時間,從經過值寄存器EV5中減1。

(2)當X0斷開時,定時器復位,對應觸點恢復原來狀態,同時經過值寄存器 EV5 被清0,而設定值寄存器SV5內容(K30)保持不變,為再次定時作好準備。

(3)plc定時器的運行狀態為非保持型。如果在定時過程中發生斷電,或工作方式從“RUN”切換到“PROG”,則定時器被復位。若想保持其運行中的狀態,可通過設置系統寄存器 No.6

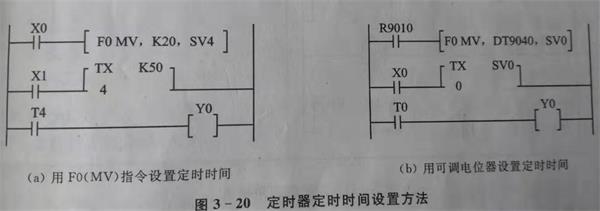

(4)plc定時器的設定值也可以直接通過SV設置，如圖3-20(a)所示。當X0接通時，通過數據傳送指令FO(MV)，將常數K20送到設定值寄存器SV4，使設定時間由5s改為2s，當X接通2s后，繼電器Y0接通。關于F0(MV)指令將在3.2節中介紹sV的編號在FP1的C14、C16機型中為SVo-sV127在C24、C40、C56和C72機型中為Svo～SV143，見表2-7設定值寄存器SV的內容還可以通過PLC主控單元面板上手動可調電位器VO～V3，直接從外部送入。

其中VO-V3的數值變化范國為0～255，如圖3-20(b)所示。D9040為持殊數據寄存器，專門用來存放V0輸入的數值，R9010為常閉特殊繼電器PLC運行時，R010始終處于接通狀態。

當PLC運行后，F(xiàn)O(MV)指令把電位器V0的數值經DT9040傳送給SvO。XO接通后，plc定時器將延時由V0所確定的時間，定時時間到觸點T0接通，并使Y0接通。這種定時方法常利用在試運行期間的時間調整。
