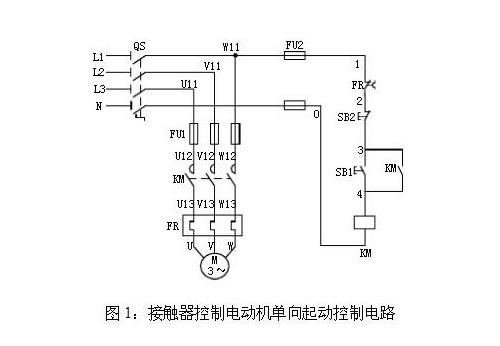

配電柜在動力啟動柜中應用較多，下面給大家介紹一種簡單常用的低壓斷路器直接啟動控制控制線路。這種控制電路適用于功率較小的電動機啟動。

1、直接啟動控制線路所需元器件。電器元件見下圖元件明細表。

2、低壓斷路器的結構、用途和選用

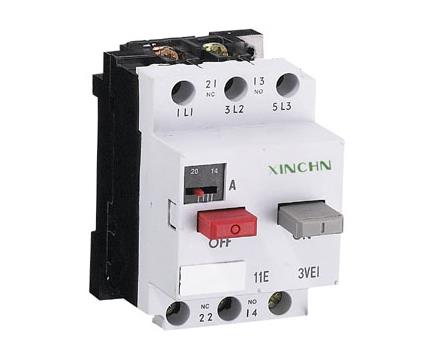

低壓斷路器(又稱自動開關)，它的基本結構有觸點系統、滅弧裝置、操作機構和保護裝置等組成。常用DZ型低壓斷路器的外形結構如圖所示

(1)用途：低壓斷路器是一種能自動切斷故障電流并兼有控制和保護功能的低壓電器。通常用作電源開關，有時也用來作為電動機不頻繁的啟動、停止控制和保護。

(2)選用：低壓斷路器的主要技術參數可按下列條件選擇。

1)斷路器的額定電壓和額定電流應不小于電路的正常工作電壓和電路的實際工作電流。

2)熱脫扣器的額定電流應當與所控制的電動機或其他負載的額定電流一致。

3)電磁脫扣器的瞬時動作整定電流，應不小于負載電路正常工作時可能出現的峰值電流，對電動機可按下式選取，Inr≥KIsr，公式中K為安全系數。對DZ型取K＝1.7，對DW型取K＝1.35，Isr為電動機啟動電流。

常用DZ型低壓斷路器的規格見下表。

4)斷路器的極限通斷能力應不小于電路最大的短路電流。

配電柜內低壓斷路器一般垂直安裝，并保證操作的安全。當?shù)蛪簲嗦菲饔米骺傞_關或電動機控制開關時。在斷路器的電源進線側必須加裝隔離開關、刀開關或熔斷器等，作為明顯的斷開點。
