在實際配電柜線路安裝檢修過程中，首先對電氣原理圖弄得很清楚，并結合電氣原理圖看電路接線圖識別讀懂電路接線圖最好的方法。下面我們就介紹看電路接線圖的步驟和方法。

第一步分析清楚電氣原理圖中主電路和輔助電路所含有的元器件

弄清楚每個元器件動作原理。要特別異清楚輔助電路中控制元件之間的關系，弄清楚輔助電路中有哪些控制元件與主路有關系。

第二步弄清楚電氣原理圖和電路接線圖中元器件的對應關系

在電氣原理圖中元器件表示的圖形符號與電路接線圖中元器件表示的圖形符號都按照國家標準規定的圖形符號繪制，但是電氣原理圖是根據電路工作原理繪制，而電路接線圖是按電路實際接線繪，這就造成對同一個元器件在兩種圖中繪制方法上可能有區別。

例如接觸器、繼電器、熱繼電器，時間繼電器等控制元件，在電氣原理圖中是將它們的線圈和觸點畫在不同位置(不同支路中)，在電路接線圖中是將同一個繼電器的線圖和觸點畫在一起?？蓞⒖冀涣鹘佑|器KM的畫法。

第三步弄請楚電路接線圖中接線導線的根數和所用導線的具體規格

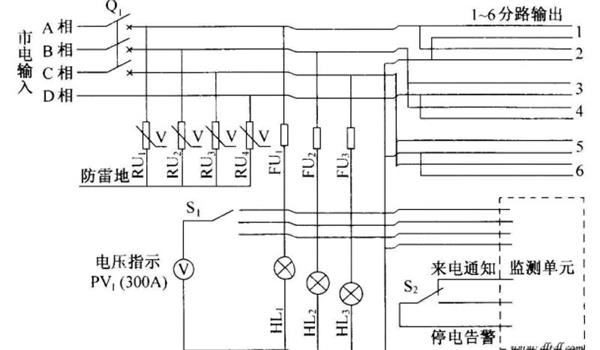

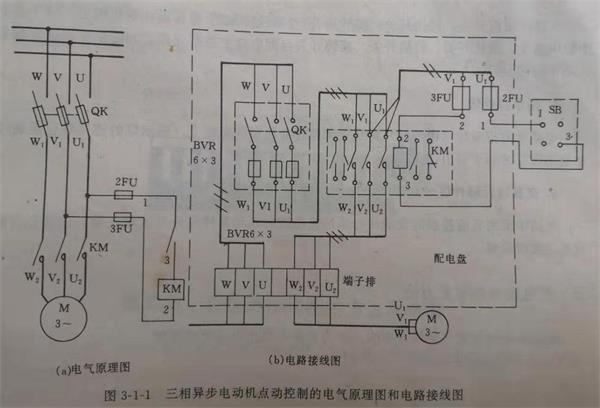

通過對電路接線圖細致觀察，可以得出所需導線的準確根數和所用導線的具體規格。在電路接線圖中每?jī)蓚€(gè)接線柱之間需要一根導線。如在圖中3-1-1中配電盤內部共有14根線，其中主電路導線9根，軸助電路5根導線，在電路接線圖中應該標明導線的規格。如在圖3-11中連接電源與刀開關的導線為6m2塑料軟線(BVR6×3表示3根6imm的塑料絕緣的軟線)。

在很多電路接線圖中并不標明導線的具體型號規格，而是將電路中所有元器件和導線型格列入元件明細表中如果電路接線圖中沒有標明導線的型號規格，而明細表中也沒有注明導線的型號規格，這就需要接線人員選擇導線(有關導線選擇另外說明)。

第四步根據電路接線圖中的線號研究主電路的線路走向

分析主電路的線路走向是從電源引入線開始，依次找出接主電路用電器所經過的元件器電源引入線規定用的文字符號L1、L2、L3或U、V、W、N表示三相交流電源的三根相線(火線)和零線(中性線)。如圖3-1-1中電源到電動機M之間連接線要經過配電盤端子引入→QK刀開關一一交流接觸器KM的主觸點(三對主觸點)一→配電盤端子(W2、V2:、V3)一→電動機接線盒的接線柱。

第四步根據線號研究輔助電路的線路走向。在實際電路接線過程中主電路和輔助電路是分先后順序接線的。這樣做的原因，是為了避兔主、輔電路線路混雜，另外主電路和輔助電路所用導線型號規格也不相同

分析輔助電路的線路走向是從輔助電路電源引入端開始，依次研究每條支路的線路走向。如圖中軸助電路電源是從交流接觸點兩對主觸點的一端接線柱上引出的(標有V1和U1線的接線柱)。軸助電路線路走向是從U1一熔斷器2FU→接鈕開關SB一→KM線圈→3FU熔斷器→V1。
