在現實生產生活中，有時一個地方要求同時控制多臺電動機按順序輪流啟停。如果用人工操作費時費力，生產效率不高。plc控制柜可以實現全自動控制電動機運行，很好地解決這一問題。下面就4臺電動機在plc控制柜中的應用做詳細介紹。

1.plc控制柜控制要求

某工業控制中有4臺電動機，要求按規定的時間順序啟動，逆序關斷，由一個按鈕控制啟動時每隔20s啟動一臺電動機，直到電動機全部啟動完，進行正常進行。關斷時按逆序，每隔20s停一臺電動機，前一臺電動機沒有停下，后一臺電動機不能停止。直到電動機全都停止

2.plc控制柜I/O分配

根據控制要求，電動機的啟動和關斷用一個按鈕控制，因此，PLC只有一個輸入信號。4臺電動機分別經4個交流接觸器控制，PLC需用4個輸出端，共需1/O點5個，其中1個輸入，4個輸出。

輸人信號:啟動和停止按鈕SBX0

輸出信號:第1臺控制電動機的接觸器KM1 Y0;

                 第2臺控制電動機的接觸器KM2 Y1;

                第3臺控制電動機的接觸器KM3 Y2

                第4臺控制電動機的接觸器KM4 Y3。

3.plc梯形圖程序設計

由于啟動和關斷都要順序執行，并且，滿足一定的時間間隔。可以采用步進指令并結合定時器進行程序設計，考慮電動機的啟動和關斷可以是兩個系統，可以將步進指令的程序設計分為兩級，一級啟動，二級關斷，使兩部分程序彼此獨立、層次分明。

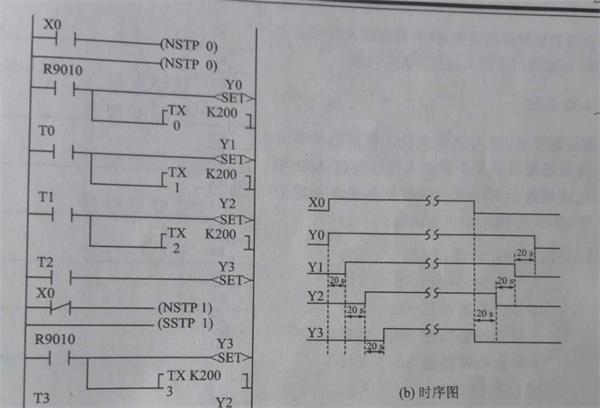

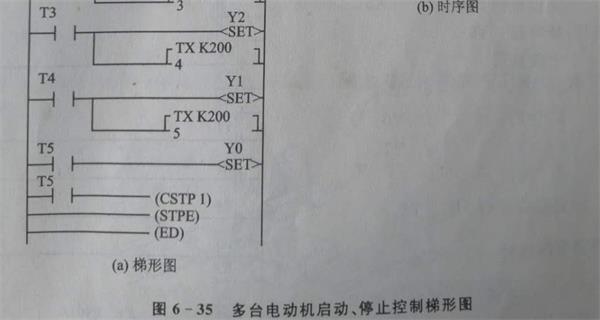

由于兩級程序中都要對同一輸出繼電器進行控制，因此，不能采用OT指令。而用SET和RST指令，滿足對同一輸出繼電器的重復操作。梯形圖見圖6-35

以上就是對多臺電動機啟停實現全自動控制，通過案例可以看出plc控制器的應用極大地提高了生產效率，簡化了以往繁瑣的接線方式。節約人工成本，對社會生產力的提高做出了不可磨滅的貢獻。
